4.5. Diagrama de flechas

CONOCIDA COMO

• Método del camino crítico.
• Planificación del camino crítico.
• Técnica de revisión de evaluación programada (PERT).

OBJETIVO

Nos ayuda a:

• Realizar un mapa de pasos de un proyecto bajo una secuencia de tiempo.
• Identificar tareas críticas en el tiempo.

BENEFICIOS

• Permite la entrada de datos a un gráfico de Gantt.
• Determina el tiempo admisible para cada tarea.
• Indica como acelerar un proyecto.

EJEMPLO

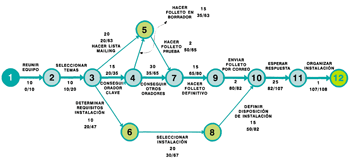

Este ejemplo ilustra como se usa un diagrama de flechas para planificar la secuencia de actividades necesaria para realizar una conferencia técnica pública. Las flechas mas gruesas indican el camino crítico que delimita el tiempo de realización.

LIMITACIONES Y RIESGOS

• Aunque el proyecto sea pequeño puede ser necesario la utilización de un software de gestión de proyectos.
• Frecuentemente se sobreestima la duración de tareas.
• Es fácil aceptar los tiempos y no permitir una evolución más rápida del proyecto, simplemente porque el gráfico así nos lo dice.

CONSTRUCCIÓN

Se construirá de la siguiente manera:

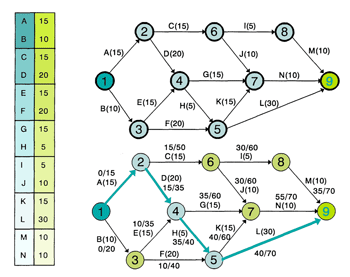

Paso 1: Determinar las tareas necesarias para realizar un plan. Hacer una tabla donde se indica el orden y el tiempo de duración de la actividad.

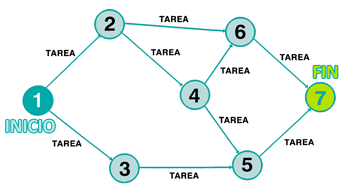

Paso 2: Asignar una flecha para cada actividad. Cada actividad empieza en un nodo (numerado y termina en otro nodo numerado.

Paso 3: Nombrar cada flecha (actividad) con una letra mayúscula y escribir su tiempo.

Paso 4: Tiempo Early: Empezando por el nodo 1 calcular el tiempo de llegada al nodo siguiente sumando la duración de la actividad. Si a un nodo llegan varias actividades, prevalecerá el mayor de los tiempos.

Paso 5: Tiempo Last: Empezando por el último nodo calcular el tiempo de inicio del nodo anterior, restando el tiempo de la actividad. Si hay mas de una salida del nodo anterior, su tiempo last será el menor de todos los caminos posibles.

Paso 6: Calculo de la holgura de cada actividad:
H = T last - Tearly- Duración actividad

Paso 7: Remarcar el camino crítico. El camino crítico corresponderá a las actividades con holgura = O.

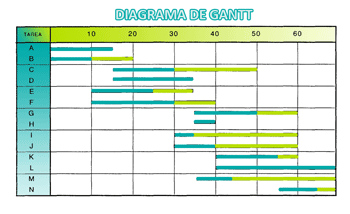

Paso 8: Transferir los datos a un diagrama de Gantt.
