3.10. Diagrama de dispersión

Se obtiene del tratamiento de los datos obtenidos expresamente para el caso o ya existentes en históricos.

Consiste en representar sobre unos ejes de coordenadas los valores que toma una variable en función de los valores de otra de las variables.

Se utiliza para mostrar el efecto de una variable en función de otra. Nos ha de proporcionar una base para inferir algún tipo de correlación entre las variables, correlación que podemos cuantificar o al menos conocer de forma intuitiva. No puede probar que una variable cause a la otra pero si la relación e intensidad que hay entre ellas.

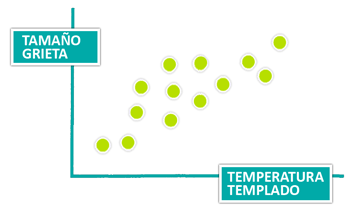

El diagrama de dispersión se traza de forma que el eje horizontal (eje X) represente los valores de una variable y el eje vertical (eje Y) represente los valores de otra (ilustr. 3.20)

En este caso podemos intuir una correlación positiva entre ambas variables, es decir, a mayor temperatura de templado, mayor tamaño de las grietas en los resortes defectuosos. Nos puede ayudar a la hora de determinar los niveles de los factores que llevaremos al diseño experimental.
